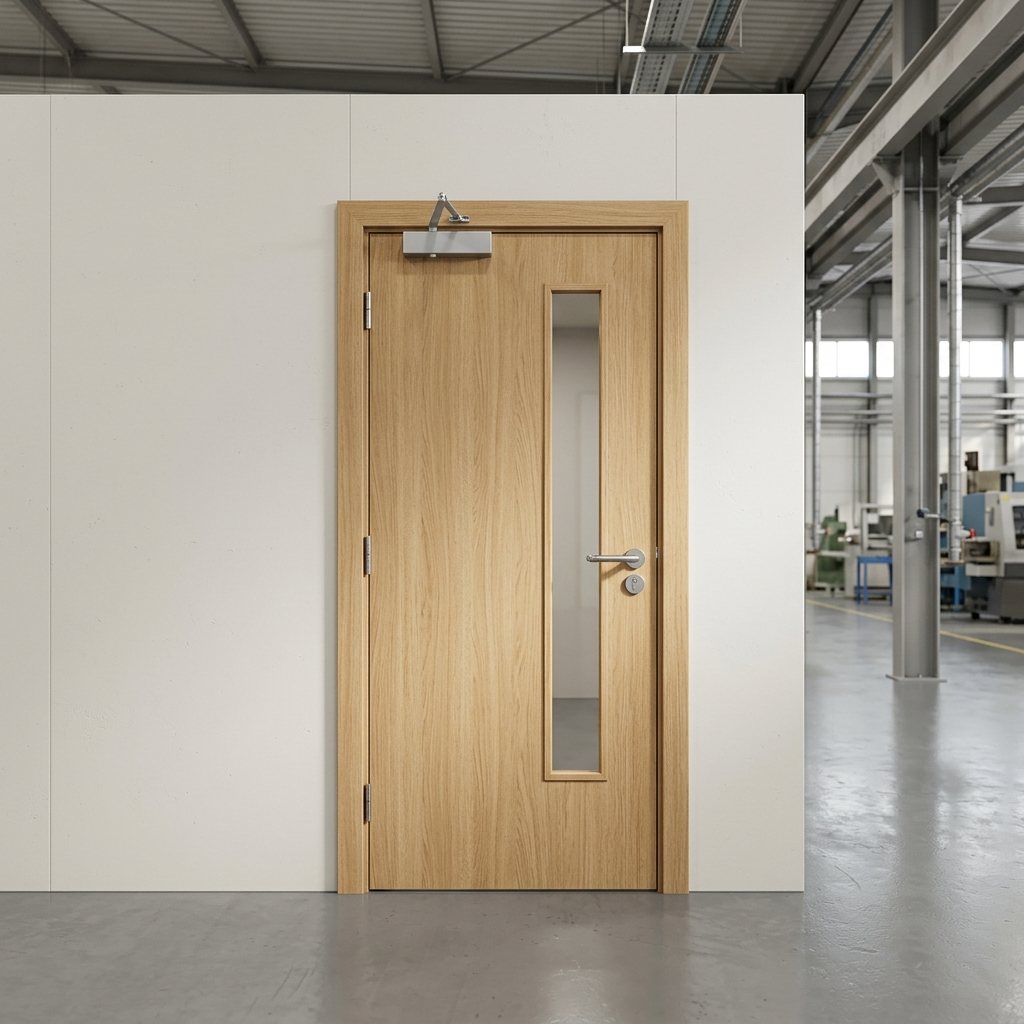

Cửa gỗ chống cháy EI120 1 cánh có ô kính PC120-01K

Một trăm hai mươi phút là mức dành cho khoang cháy lớn — nhà xưởng, kho hàng, phòng đặt thiết bị. PC120-01K là cấu hình 1 cánh có ô kính ở cấp này, nhận sản xuất theo yêu cầu của từng công trình.

Ô kính ngăn cháy đặt giữa cánh, viền bằng nẹp giữ kính. Ô kính là bộ phận riêng, có phân cấp riêng, và phải cùng cấp với cánh thì cả bộ cửa mới đạt mức đã tính. Chọn bản có ô kính khi cần nhìn thấy phía bên kia trước khi mở — hành lang đông người qua lại, phòng trực, khu vực có xe đẩy. Ô kính cũng lấy được sáng cho hành lang không có cửa sổ.

Phân cấp EI120 được hiểu là: mẫu cửa giữ được tính toàn vẹn và tính cách nhiệt trong 120 phút trong điều kiện thử nghiệm chuẩn.

Phú Châu sản xuất trực tiếp tại xưởng, nhận làm theo đúng kích thước lỗ chờ của từng công trình. Gửi bản vẽ hoặc số đo đã lấy tại hiện trường, anh chị nhận lại báo giá tính trên đúng khổ cửa mình cần, sát với khối lượng thật.

PC120-01K lắp ở đâu

Cửa phòng điều khiển trong nhà xưởng: người vận hành cần nhìn được ra khu sản xuất mà vẫn giữ được lớp ngăn cháy ở cấp cao của dải.

Thông số kỹ thuật

⚠️ Đây là cấp Phú Châu nhận sản xuất theo yêu cầu, chưa có mẫu tiêu chuẩn hoá trong catalogue. Độ dày cánh, khuôn bao và cấu tạo lớp ngăn cháy được chốt khi khảo sát công trình, cùng với hồ sơ thử nghiệm tương ứng. Trang này vì vậy không đưa ra con số độ dày.

Cấu tạo cánh

Cách xếp lớp giống các cấp thấp hơn: MDF chống ẩm ngoài cùng, tấm MGO ngăn cháy, xương gỗ keo ghép thanh 25 mm với lõi bông khoáng, rồi lặp lại đối xứng ra mặt sau.

Riêng độ dày lớp MGO của cấp EI120 chốt khi khảo sát công trình, cùng với hồ sơ thử nghiệm tương ứng — nên trang này không ghi con số.

Phần lớn cửa ngăn cháy 120 phút trên thị trường là cửa thép. Cửa gỗ ở cấp này ít hơn hẳn, và độ dày cánh mỗi nơi một khác.

Cửa ngăn khói bằng cách nào

Điều làm nên khả năng ngăn khói của bộ cửa nằm ở một chi tiết nhỏ mà nhiều người bỏ qua: gioăng ngăn cháy 20×4 mm chạy dọc cạnh cánh. Khi nhiệt độ lên cao, gioăng trương nở và bịt kín khe giữa cánh với khuôn, chặn khói tràn sang khoang bên cạnh. Bản thân tấm gỗ không làm được việc đó.

Đi cùng gioăng là tay co thuỷ lực — phụ kiện tiêu chuẩn của dòng sản phẩm, không phải món bán thêm. Một cánh cửa để mở thì phân cấp EI120 mất hết ý nghĩa, nên tay co kéo cánh đóng lại êm và dứt khoát sau mỗi lượt người đi qua.

Cơ chế đầy đủ: nguyên lý hoạt động của cửa gỗ chống cháy.

Cấp EI120 trong dải sản phẩm

Trên thị trường, cửa ngăn cháy 120 phút phần lớn làm bằng thép. Cửa gỗ ở cấp này ít hơn hẳn và thông số mỗi nơi một khác — nên với cấp EI120, việc đầu tiên là đối chiếu yêu cầu trong hồ sơ thiết kế, rồi mới bàn tới cấu tạo cánh. Xem các mẫu cấp liền kề: cửa gỗ chống cháy 90 phút.

Khi nào dùng cấp EI120

Cấp ngăn cháy của cửa do hồ sơ thiết kế phòng cháy của công trình quy định — đây là điểm nhà thầu và chủ đầu tư nên thống nhất từ sớm. Lắp cấp cao hơn yêu cầu thì tốn thêm chi phí mà không được tính điểm khi nghiệm thu; lắp thấp hơn thì hồ sơ không qua, và việc thay cửa sau khi đã hoàn thiện tường luôn tốn kém hơn nhiều so với chọn đúng ngay từ đầu.

Vị trí thường gặp của cấp EI120: khoang cháy lớn, nhà xưởng, kho hàng, phòng đặt thiết bị có tải trọng cháy cao. Phân tích riêng về cấp này: cửa chống cháy 120 phút.

Về mặt quy chuẩn, QCVN 06:2022/BXD cùng Sửa đổi 1:2023 là văn bản đang có hiệu lực, phân cửa ngăn cháy thành các loại với giới hạn chịu lửa khác nhau. Cấp cụ thể cho từng vị trí luôn nằm ở hồ sơ thiết kế đã được thẩm duyệt của chính công trình đó — trang này chỉ giúp đọc hiểu phân cấp, không thay thế hồ sơ. Chi tiết hơn ở tiêu chuẩn cửa chống cháy.

Khổ cửa và phạm vi hồ sơ

Khổ tiêu chuẩn của cấu hình 1 cánh có ô kính: 900×2200 · 1000×2200 · 900×2400 · 1000×2400.

Phú Châu là xưởng sản xuất trực tiếp nên nhận làm theo kích thước lỗ chờ thực tế của từng công trình. Với công trình cần hồ sơ nghiệm thu phòng cháy, khổ cửa được chốt trong phạm vi mẫu đã thử nghiệm — khổ vượt ngoài phạm vi này cần thử nghiệm mẫu riêng. Vì cấp này sản xuất theo yêu cầu, khổ cửa và hồ sơ thử nghiệm được bàn cùng lúc ngay từ khi khảo sát.

Lưu ý dành cho thợ và đơn vị thi công: đo lọt lòng ô chờ tường, đừng đo theo cánh cửa cũ. Khuôn bao mỗi cấp có chiều dày khác nhau, nên lỗ chờ cho cấp EI30 và cấp EI60 không giống nhau — chênh 5 mm là đủ để phải đục lại tường.

Kiểm gì khi nghiệm thu bản 1 cánh có ô kính

• Nẹp giữ kính bắt đủ vít, không có đoạn nào lỏng.
• Kính đúng loại ngăn cháy cùng cấp với cánh — hỏi phiếu xuất kính, không nhìn bằng mắt.
• Gioăng quanh ô kính liền mạch.
• Tay co kéo cánh đóng hẳn vào khuôn.

Đây là những điểm nên kiểm ngay tại chân công trình, trước khi ký biên bản. Quy trình lắp và các bước bàn giao đầy đủ có ở thi công cửa chống cháy.

Bề mặt, phụ kiện và giá

Bề mặt hoàn thiện có ba lựa chọn, mỗi loại hợp một kiểu công trình: Melamine hiện đại và tiết kiệm chi phí, hợp căn hộ và văn phòng; Laminate cứng cáp, chịu va đập và trầy xước tốt, hợp nơi đông người qua lại; Veneer giữ được vân gỗ thật, ấm và sang, hợp không gian cần chiều sâu thẩm mỹ. Bảng màu tiêu chuẩn có 12 mã, vân thường đặt là óc chó, sồi và xoan đào.

Phụ kiện đi kèm gồm khoá liền thẻ, khoá từ, khoá phân thể, chốt âm, tay co thuỷ lực lắp âm hoặc lắp dương, hắt cửa, mắt thần, bản lề lá và bản lề cối inox — đều là hàng chính hãng. Một điểm nhà thầu nên lưu ý: phụ kiện là bộ phận của bộ cửa đã thử nghiệm, nên thay bằng hàng khác loại thì bộ cửa không còn tương ứng với mẫu đã thử, dù cánh vẫn nguyên. Chi tiết từng loại ở phụ kiện cửa chống cháy.

Giá tính theo m² phủ bì khuôn, chưa gồm vận chuyển và nhân công lắp đặt. Đơn từ 10 bộ được miễn phí vận chuyển nội thành Hà Nội. Sản phẩm bảo hành 12 tháng kể từ ngày bàn giao và lắp đặt hoàn thiện.

Mức giá đăng trên website là giá tham khảo. Giá chốt phụ thuộc khổ cửa, bề mặt hoàn thiện, phụ kiện và số lượng đặt — đơn công trình nhiều bộ luôn có mức khác đơn lẻ vài bộ. Anh chị xem trước bảng giá cửa gỗ chống cháy, hoặc gửi bản vẽ lỗ chờ để nhận báo giá đúng cho công trình của mình.

Câu hỏi thường gặp

Ô kính có làm giảm khả năng ngăn cháy của cửa không?

Không, nếu kính cùng cấp với cánh và được lắp bằng nẹp giữ kính đúng loại. Ô kính là bộ phận được thử nghiệm cùng bộ cửa, không phải phần khoét thêm sau khi đã có kết quả.

Kích thước ô kính có đặt theo yêu cầu được không?

Được, trong phạm vi mẫu đã thử nghiệm. Ô kính lớn hơn mẫu đã thử thì cần thử nghiệm mẫu riêng.

Phú Châu có làm được cấp EI120 không?

Có. Đây là cấp nhận sản xuất theo yêu cầu công trình. Thông số cánh, khuôn và hồ sơ thử nghiệm tương ứng được chốt khi khảo sát.

Chọn nhanh

• Hồ sơ phòng cháy yêu cầu 120 phút → đúng cấp EI120 — xem các mẫu cùng cấp EI120
• Lối đi rộng 900–1000 × 2200–2400 mm → cấu hình 1 cánh có ô kính
• Cần cấp khác → xem danh mục cửa gỗ chống cháy
• Cần báo giá → gửi bản vẽ lỗ chờ, hoặc xem bảng giá tham khảo

Nhận tư vấn và báo giá cho công trình của bạn

Cấp EI120 sản xuất theo yêu cầu riêng, nên bước đầu tiên là khảo sát. Gửi yêu cầu trong hồ sơ thiết kế, xưởng phản hồi về phương án và thông số.

Nếu lỗ chờ chưa xây xong, gửi bản vẽ kiến trúc cũng đủ để chốt sơ bộ khổ cửa và cấp EI120 trước khi thi công phần thô.

Đội kỹ thuật đọc bản vẽ và chọn cấp giúp anh chị cho khớp hồ sơ thiết kế, kể cả khi bản vẽ chưa xong.
